V oblasti automobilových a průmyslových strojů je úloha napínacích a napínacích kladek klíčová, ale často přehlížená. Tyto součásti, ačkoli jsou malé, hrají zásadní roli ve funkčnosti a životnosti různých systémů, zejména u mechanismů poháněných řemenem. Pochopení toho, co díly napínací a napínací kladky jsou, jak fungují a jaký mají význam, je zásadní pro každého, kdo se zabývá údržbou, opravami nebo návrhem mechanických systémů. Tento článek se zabývá specifiky těchto součástí, zkoumá jejich typy, funkce a vliv, který mají na celkovou výkonnost systému.

Základní informace: Pochopení součástí napínacích a napínacích kladek

Než se pustíme do podrobností, je důležité pochopit základní pojmy napínací a napínací kladky. Obě součásti jsou nedílnou součástí správné funkce řemenem poháněných systémů, které jsou běžné v automobilových motorech a různých průmyslových strojích.

  1. Napínací kladka: Napínací kladka je součástka určená k udržování správného napnutí řemene v systému poháněném řemenem. Je obvykle odpružená nebo hydraulicky ovládaná, což umožňuje její automatické nastavení, které kompenzuje opotřebení a prodloužení řemene v průběhu času. Udržováním správného napnutí zajišťuje napínací kladka hladký a účinný chod řemene a zabraňuje prokluzování, hluku a předčasnému opotřebení.
  2. Volnoběžná kladka: Naproti tomu napínací kladka slouží k jinému účelu. Slouží k vedení nebo přesměrování řemene určitým směrem. I když nepřispívá k udržování napětí, napínací kladka zajišťuje, aby řemen sledoval správnou dráhu kolem různých součástí motoru, jako je alternátor, vodní čerpadlo nebo čerpadlo posilovače řízení. Volnoběžné řemenice jsou obvykle pevně umístěny a nelze u nich nastavovat napnutí.

Význam dílů napínacích a napínacích kladek

Pro efektivní provoz řemenem poháněných systémů jsou důležité díly napínacích i napínacích kladek. Porucha nebo selhání jedné z těchto součástí může vést k závažným problémům, včetně ztráty výkonu, přehřátí motoru nebo dokonce k úplnému selhání systému.

  1. Zajištění správného napnutí řemene: Hlavním úkolem napínací kladky je udržovat správné napnutí řemene. Volný řemen může prokluzovat a způsobit ztrátu výkonu poháněných součástí, zatímco příliš napnutý řemen může vést k nadměrnému opotřebení řemene a samotných řemenic. Napínací kladka se automaticky nastavuje tak, aby udržovala napnutí řemene v optimálním rozsahu, čímž zajišťuje bezproblémový provoz a prodlužuje životnost řemene.
  2. Vedení pásu: Stejně důležitá je i role napínací kladky při vedení řemene. Tím, že řemen vede po správné dráze, zajišťuje napínací kladka, aby řemen správně poháněl jednotlivé součásti systému. Nesprávně seřízená nebo poškozená napínací kladka může způsobit, že se řemen odchýlí od své zamýšlené dráhy, což vede k nerovnoměrnému opotřebení, hluku nebo dokonce k úplnému selhání řemene.
  3. Snížení opotřebení: Napínací i napínací kladky hrají klíčovou roli při snižování opotřebení řemene a dalších součástí. Udržováním správného napnutí a správným vedením řemene pomáhají tyto kladky rovnoměrně rozložit zatížení na řemen, čímž snižují namáhání a prodlužují životnost celého systému.
  4. Prevence selhání systému: Porucha napínáku a napínací kladky může mít vážné následky. Prasklá nebo poškozená řemenice může způsobit prokluzování nebo přetržení řemene, což vede ke ztrátě výkonu důležitých součástí, jako je alternátor nebo vodní čerpadlo. U automobilového motoru to může mít za následek selhání baterie, přehřátí nebo dokonce poškození motoru. U průmyslových strojů může vadná řemenice vést k nákladným prostojům a opravám.

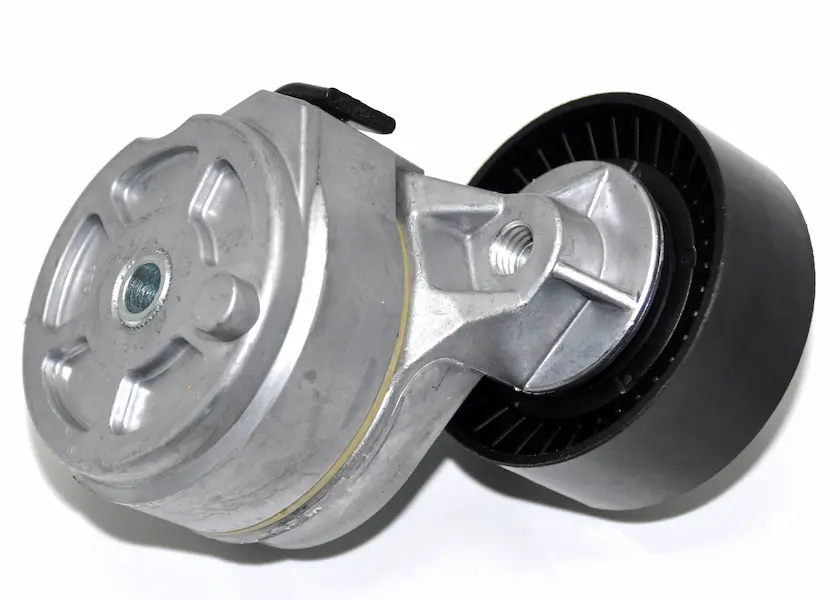

Tensioner and Idler Pulley Parts

Typy dílů napínacích a napínacích kladek

Existují různé typy napínacích a napínacích kladek, z nichž každá je navržena tak, aby splňovala specifické požadavky v závislosti na aplikaci. Pochopení rozdílů mezi těmito typy je nezbytné pro výběr správné řemenice pro daný systém.

  1. Ruční napínáky: Ruční napínáky vyžadují pravidelné seřizování, aby se udrželo správné napnutí řemene. Tyto napínáky se běžně používají ve starších vozidlech a průmyslových strojích, kde není možné použít automatizované systémy. Hlavní výhodou ručních napínáků je jejich jednoduchost a cenová výhodnost, ale pro zajištění správné funkce vyžadují pravidelnou údržbu.
  2. Automatické napínáky: Automatické napínáky jsou nejběžnějším typem používaným v moderních vozidlech a strojích. Tyto napínáky používají pružinový mechanismus k udržování konstantního napětí řemene a automaticky se přizpůsobují opotřebení a prodloužení řemene. Automatické napínáky jsou pohodlnější než ruční napínáky, protože nevyžadují téměř žádnou údržbu. Mohou však být dražší a mohou vyžadovat složitější instalaci.
  3. Hydraulické napínáky: Hydraulické napínáky jsou typem automatického napínáku, který k udržování napnutí řemene využívá hydraulický tlak. Tyto napínáky se často používají ve vysoce výkonných nebo těžkých aplikacích, kde je přesná kontrola napnutí kritická. Výhodou hydraulických napínáků je hladší chod a lepší tlumení vibrací řemene, ale jsou také složitější a dražší než jiné typy napínáků.
  4. Pevné volnoběžné kladky: Pevné napínací kladky jsou nejběžnějším typem napínacích kladek, které se obvykle používají k vedení řemene v určitém směru. Tyto řemenice jsou namontovány na pevném držáku a nepohybují se ani nenastavují. Pevné napínací kladky jsou jednoduché a spolehlivé, takže jsou vhodné pro většinu aplikací.
  5. Nastavitelné volnoběžné kladky: Nastavitelné napínací kladky umožňují určitý stupeň nastavení dráhy řemene. Tyto díly napínací a napínací kladky jsou namontovány na držáku, který lze nastavit a změnit tak polohu kladky, což umožňuje drobné korekce v nastavení řemene. Nastavitelné napínací kladky jsou užitečné v aplikacích, kde je nutné přesné vyrovnání řemene, ale vyžadují pečlivou instalaci a nastavení.

Běžné problémy a tipy na údržbu

Jako každá mechanická součást se i díly napínací a napínací kladky mohou časem opotřebovat nebo se u nich mohou objevit problémy, které vyžadují pozornost. Pravidelná údržba a kontrola jsou nezbytné pro zajištění dlouhé životnosti a spolehlivosti těchto součástí.

  1. Opotřebení: Časem se mohou opotřebovat ložiska napínacích a napínacích kladek, což vede ke zvýšenému tření, hluku a případné poruše. Pravidelná kontrola řemenic z hlediska příznaků opotřebení, jako je viklání, skřípání nebo skřípavé zvuky, může pomoci zachytit problémy včas, než povedou k vážnějším problémům.
  2. Nesouosost řemene: Nesouosost řemene je častým problémem, který může způsobit předčasné opotřebení řemene i řemenic. Nesouosost může být způsobena poškozenou nebo opotřebovanou napínací kladkou, ohnutým držákem nebo nesprávnou instalací. Zajištění správného seřízení všech řemenic je pro bezproblémový provoz systému zásadní.
  3. Porucha napínáku: Selhání napínáku může mít za následek uvolněný nebo příliš napnutý řemen, což vede k prokluzování, hluku a nadměrnému opotřebení. Mezi příznaky poruchy napínáku patří neobvyklé zvuky, nadměrný pohyb řemene nebo viditelné poškození mechanismu napínáku. Neprodlená výměna vadného napínáku je nezbytná, aby se zabránilo dalšímu poškození systému.
  4. Pravidelná výměna: Díly napínacích a napínacích kladek by se měly stejně jako ostatní součásti, které se opotřebovávají, pravidelně vyměňovat, aby se předešlo neočekávaným poruchám. Dodržování výrobcem doporučeného harmonogramu výměny a používání vysoce kvalitních náhradních dílů může pomoci zajistit dlouhou životnost systému.

Závěr

Napínací a napínací kladky jsou sice malé součásti, ale jejich úlohu v efektivním provozu řemenem poháněných systémů nelze přeceňovat. Udržováním správného napnutí řemene a vedením řemene po správné dráze pomáhají tyto řemenice zajišťovat hladký a spolehlivý provoz celé řady mechanických systémů. Porozumění různým typům napínacích a napínacích kladek, jejich funkcím a běžným problémům, které se u nich mohou vyskytnout, je nezbytné pro každého, kdo se podílí na údržbě nebo konstrukci těchto systémů. Pravidelná kontrola, údržba a včasná výměna těchto součástí jsou klíčem k prevenci nákladných poruch a zajištění dlouhé životnosti celého systému.
